Linea di placcatura verticale Rame-Nichel-Cromo
JUNDA Electroplating Equipment Co., Ltd., un produttore cinese di sistemi automatizzati di trattamento superficiale, fornisce linee di placcatura verticale in rame-nichel-cromo progettate per il rivestimento decorativo multistrato continuo. Il sistema integra il controllo PLC e il trasferimento con sollevamento verticale per garantire un sequenziamento stabile del processo, una qualità di rivestimento uniforme e una produzione efficiente di parti in metallo e plastica.
La linea di placcatura verticale Rame-Nichel-Cromo è un sistema galvanico automatico progettato per il rivestimento sequenziale di rame, nichel e cromo su componenti metallici e plastici.
Viene utilizzato per la finitura decorativa e la protezione dalla corrosione in ambienti di produzione continua.

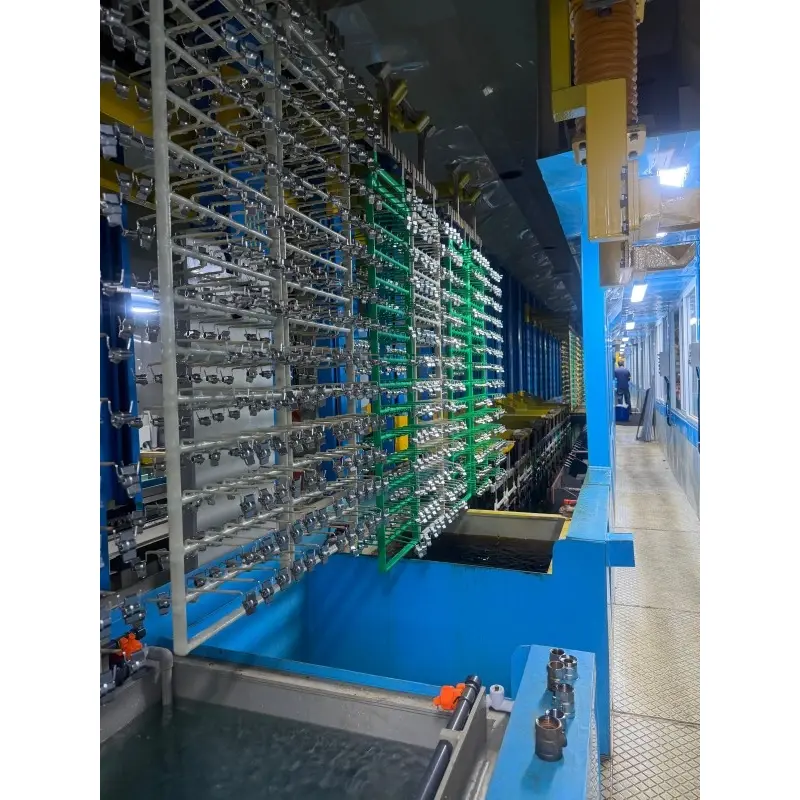

Il sistema funziona con una struttura a sollevamento verticale e un layout a binario circolare per gestire più serbatoi di lavorazione in una sequenza fissa.
Problemi risolti da questo sistema
Le tradizionali linee di produzione galvanica spesso affrontano i seguenti problemi:
● spessore del rivestimento instabile tra i lotti
● movimentazione manuale tra serbatoi di processo
● bassa flessibilità produttiva per molteplici tipologie di prodotto
● lunghi tempi di cambio tra i diversi processi di placcatura
● qualità incoerente nelle sequenze di placcatura multistrato
Questo sistema è progettato per ridurre l'intervento manuale e mantenere coerenti le fasi del processo sotto controllo automatizzato.
Panoramica del sistema
La linea di produzione integra:
● sistema di sollevamento verticale
● disposizione del serbatoio a binario circolare
● sistema di trasferimento automatico del pezzo
● Sistema di controllo PLC con interfaccia HMI
● controllo di processo basato su ricette
Ogni pezzo segue un percorso di processo fisso attraverso le fasi di pretrattamento, placcatura, risciacquo e asciugatura.
Specifiche chiave
|
Parametro |
Specifica |
|
Tipo di attrezzatura |
Linea di placcatura a sollevamento verticale completamente automatica |
|
Sequenza di placcatura |
Attacco in rame → Nichel brillante → Cromo decorativo |
|
Sistema di controllo |
PLC con touch screen HMI (Siemens/Omron/Mitsubishi) |
|
Sistema di guida |
Idraulico o motorizzato con controllo di frequenza |
|
Capacità di sollevamento |
50kg – 500kg per barra di volo (personalizzabile) |
|
Velocità di sollevamento |
1-20 m/min (regolabile VFD) |
|
Velocità di trasporto |
5-60 m/min (regolabile VFD) |
|
Pezzi adatti |
Hardware, articoli sanitari, parti automobilistiche, plastica ABS |
|
Certificazione |
CE |
Processo tecnico
La linea di placcatura verticale in rame-nichel-cromo segue una sequenza di processo completamente automatizzata:
|
Fare un passo |
Processo |
Descrizione |
|
1 |
Sgrassaggio ad ultrasuoni |
Rimozione di olio e grasso dalle superfici dei pezzi |
|
2 |
Pulizia elettrolitica |
Pulizia elettrochimica profonda |
|
3 |
Attivazione acida |
Rimozione del film di ossidazione, attivazione superficiale |
|
4 |
Placcatura in rame |
Sottile strato di rame per l'adesione (soprattutto su pressofusioni di zinco) |
|
5 |
Risciacquo multistadio |
Pulizia accurata tra gli strati |
|
6 |
Placcatura in nichel brillante |
Strato principale resistente alla corrosione e decorativo |
|
7 |
Risciacquo multistadio |
Rimozione dei residui della soluzione di nichel |
|
8 |
Cromatura decorativa |
Strato finale brillante e resistente all'usura |
|
9 |
Risciacquo con acqua DI |
Pulizia finale con acqua deionizzata |
|
10 |
Asciugatura ad aria calda |
Asciugatura completa senza macchie d'acqua |
Vantaggi principali
✅ Capacità di placcatura multistrato: supporta la sequenza completa di rame → nichel → cromo con controllo preciso dello spessore per ogni strato
✅ Vantaggi del design del sollevamento verticale – Uniformità del rivestimento superiore su geometrie complesse; elimina l'effetto “gabbia di Faraday” sulle zone incassate
✅ Elevata produttività – La disposizione densa dei serbatoi lungo il binario circolare consente cicli di produzione continui e ripetibili
✅ Sistema di azionamento idraulico: funzionamento fluido e silenzioso con precisione di posizionamento precisa
✅ Automazione Intelligente – PLC Siemens/Omron con touch screen HMI; memorizzazione di ricette per diversi tipi di parti
✅ Ingombro compatto – Il design verticale massimizza l'efficienza dello spazio rispetto alle tradizionali linee orizzontali
✅ 12 Mesi di Garanzia – Supporto post-vendita completo
Specifiche dello spessore della placcatura
|
Strato |
Spessore tipico |
Applicazione |
|
Colpo di rame |
2-5 μm |
Strato di adesione per pressofusioni di zinco |
|
Nichel brillante |
10-20 µm |
Protezione dalla corrosione + brillantezza |
|
Cromo decorativo |
0,25-0,5 µm |
Finitura finale brillante, resistenza all'usura |
La linea di galvanica rame-nichel-cromo raggiunge una resistenza alla nebbia salina di 48-120 ore a seconda dello spessore del nichel e del tipo di passivazione.
Applicazioni
Rubinetterie e sanitari
Hardware decorativo
Finiture interne ed esterne automobilistiche
Accessori per il bagno
Ferramenta per mobili
Apparecchi di illuminazione
Componenti in plastica ABS (con corretta attivazione)
Parametri tecnici
|
Parametro |
Valore |
|
Temperatura del bagno di rame |
25-35℃ |
|
Temperatura del bagno di nichel |
50-60℃ |
|
Temperatura del bagno di cromo |
35-45℃ |
|
Densità di corrente (rame) |
1-3 A/dm² |
|
Densità di corrente (nichel) |
2-8 A/dm² |
|
Densità di corrente (Cromo) |
10-20 A/dm² |
|
Tempo di ciclo |
20-40 secondi per barra di volo |
|
Alimentazione elettrica |
380 V/415 V 50 Hz/60 Hz trifase |
Perché scegliere JUNDA
Con oltre 10 anni di esperienza nella produzione di apparecchiature galvaniche, le nostre linee di placcatura a sollevamento verticale in rame-nichel-cromo godono della fiducia dei produttori di tutto il mondo. Offriamo soluzioni chiavi in mano che includono progettazione del processo, installazione, formazione e supporto a vita.
Contattaci oggi stesso per il tuo preventivo sulla linea di placcatura decorativa!
Esperienza di progetto
Le applicazioni tipiche del progetto includono:
● Parco industriale per il trattamento delle superfici di Jinmaoyuan (Cina orientale).
o linee di produzione di zincatura
o linee di nichelcromatura
● Parco industriale ambientale Zhejiang Zhi'en
o sistema di nichelatura a cremagliera
o linea di cromatura rame nichel
Certificazioni
L'azienda ha ottenuto certificazioni relative a:
● capacità di implementazione dell'ingegneria ambientale
● servizi di costruzione di attrezzature per la protezione dell'ambiente
● Sistema di gestione della qualità ISO 9001
● Certificazione CE per l'esportazione di apparecchiature
Ambito del servizio
Servizio prevendita
● consultazione del processo
● progettazione del layout dell'impianto
● pianificazione della capacità produttiva
● valutazione degli investimenti
Servizio di installazione
● guida all'installazione delle apparecchiature
● messa in servizio del sistema
● formazione degli operatori
● supporto all'adeguamento del processo
Servizio post-vendita
● Garanzia di 12 mesi
● supporto tecnico remoto
● fornitura di pezzi di ricambio
● consulenza sull'aggiornamento del sistema
● supporto tecnico a lungo termine
Dati aziendali chiave
● OEM/ODM disponibili
●MOQ: 1 set
● Tempi di consegna: 30–45 giorni
● Processo di trattamento superficiale: personalizzabile
● Selezione dei materiali: personalizzazione basata sul progetto
● Certificazioni supportate: CE, ISO 9001
