In che modo una linea di zincatura con cilindro a portale ribassato può migliorare la finitura dei metalli in grandi volumi

Per i produttori che gestiscono elementi di fissaggio, componenti automobilistici, hardware elettrico e altre piccole parti metalliche,GIUNDA'SLinea di zincatura con cilindro a portale ribassatofornisce un approccio automatizzato alla galvanica di zinco in massa. La sua struttura a binario basso è particolarmente utile dove l'altezza del soffitto è limitata, mentre i cilindri rotanti e il controllo di processo programmabile supportano un rivestimento uniforme su componenti complessi.

Un moderno sistema di zincatura a botte deve bilanciare produttività, consistenza del rivestimento, automazione, stabilità delle apparecchiature e requisiti della struttura. La linea di zincatura con fusti a portale ribassato è progettata per queste sfide combinando la lavorazione di fusti sfusi con il movimento automatizzato del portale e un controllo di processo intelligente. JUNDA specifica la zincatura alcalina o acida, capacità dei fusti personalizzabili da 100 kg a 500 kg per lotto, corsa del portale regolabile di 4–40 m/min e controllo PLC/HMI. Il sistema può anche supportare zinco-nichel, rame, nichel e diversi processi di passivazione o finitura dello zinco, rendendolo adatto alla produzione flessibile di trattamenti superficiali industriali.

Sommario

1. Cos'è una linea di zincatura con cilindro a portale ribassato?
2. Perché è importante il design a binario basso?
3. Specifiche chiave e capacità di processo
4. Quali sono i principali vantaggi produttivi?
5. Quali industrie possono utilizzare questo sistema di placcatura?
6. In che modo il controllo intelligente dei processi migliora la produzione?
7. Cosa dovrebbero considerare gli acquirenti prima di scegliere un sistema?
8. Domande frequenti

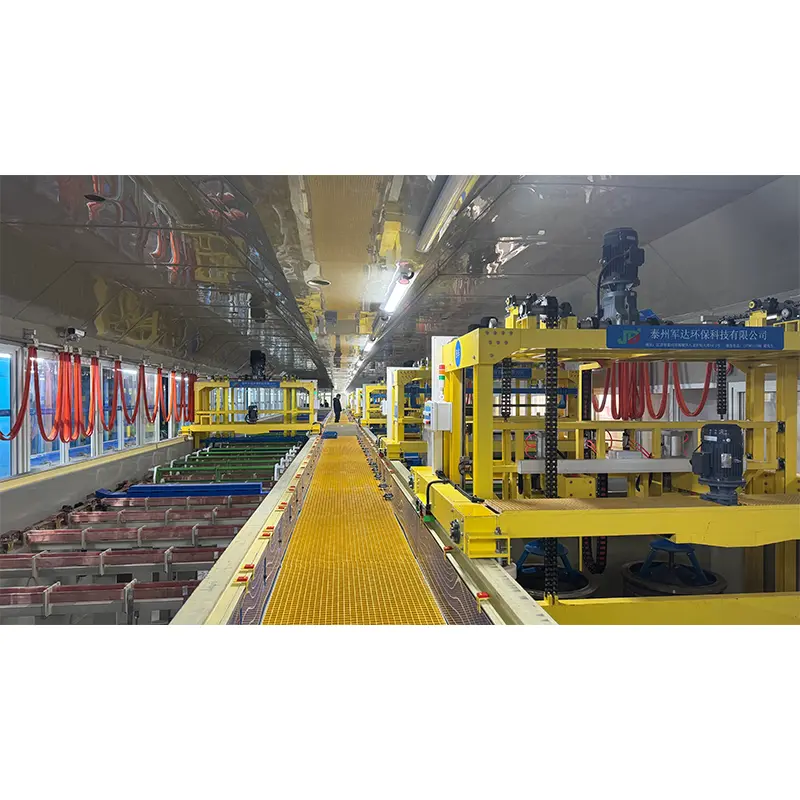

Cos'è una linea di zincatura con cilindro a portale ribassato?

Una linea di zincatura con cilindro a portale ribassato è un sistema di galvanica automatizzato sviluppato per la lavorazione in massa di componenti metallici relativamente piccoli. Invece di posizionare singolarmente le parti su scaffalature, i componenti vengono caricati in cilindri rotanti. Durante il ciclo di placcatura, i cilindri muovono o ruotano continuamente le parti attraverso le fasi di trattamento, consentendo allo zinco di raggiungere più superfici.

La configurazione del portale a binario basso utilizza una struttura di trasporto posizionata più in basso rispetto a molte soluzioni convenzionali di portale sopraelevato. Secondo le specifiche del prodotto JUNDA, questa configurazione ha lo scopo di ridurre i requisiti di altezza complessiva mantenendo il movimento orizzontale stabile e la precisione di posizionamento.

Ciò rende l'apparecchiatura particolarmente utile per le fabbriche esistenti, i progetti di ammodernamento e le strutture in cui lo spazio libero dal soffitto rappresenta un importante vincolo tecnico.

Perché è importante il design a binario basso?

La disposizione dello stabilimento può influenzare direttamente la fattibilità e il costo dell'installazione di un sistema di placcatura automatizzato. Una disposizione convenzionale a binario alto può richiedere uno spazio verticale significativo per paranchi, fusti, serbatoi e accesso per la manutenzione. Una configurazione a binario basso può fornire maggiore flessibilità quando si lavora all'interno di un involucro edilizio ristretto.

Altezza di installazione inferiore

L'architettura a binario basso è progettata per strutture in cui l'altezza del soffitto disponibile è limitata. Ciò può essere particolarmente utile quando si aggiorna un'officina di trattamento superficiale esistente piuttosto che si costruisce un edificio completamente nuovo.

Movimento a portale stabile

Il portale fornisce il trasporto orizzontale controllato tra le stazioni di processo. JUNDA elenca una velocità di traslazione regolabile di 4–40 m/min, consentendo di adattare i parametri di movimento alle diverse esigenze di produzione.

Migliore potenziale di retrofit

Poiché i progetti di ristrutturazione delle fabbriche spesso presentano limitazioni strutturali fisse, le apparecchiature in grado di adattarsi alle condizioni spaziali esistenti possono ridurre i requisiti di riprogettazione. Il concetto di binario ribassato diventa quindi una considerazione importante durante la fase iniziale di disposizione delle attrezzature.

Specifiche chiave e capacità di processo

Scegliere una linea galvanica industriale richiede molto più che valutare il livello di automazione. Gli acquirenti dovrebbero esaminare insieme la capacità di lavorazione, la chimica della placcatura, l'architettura di controllo, le prestazioni del cilindro, lo spessore del rivestimento e i requisiti di finitura.

L'apparecchiatura può anche essere configurata attorno a ulteriori processi di finitura superficiale, tra cui zincatura-nichel, ramatura, nichelatura, passivazione trivalente, zinco nero, zinco blu e zinco giallo. L'esatta sequenza del processo deve essere progettata in base al substrato del cliente, alle specifiche del rivestimento, al volume di produzione e ai requisiti di qualità.

Quali sono i principali vantaggi produttivi?

Un sistema di placcatura automatizzato ben progettato dovrebbe migliorare più di un parametro di produzione. Il valore deriva dal coordinamento della movimentazione dei materiali, del trattamento chimico, dei tempi del processo e del controllo qualità all'interno di un flusso di lavoro di produzione.

1. Elaborazione di massa efficiente

La placcatura a botte è particolarmente adatta per viti, dadi, bulloni, rondelle e altri piccoli componenti che possono essere lavorati insieme. La capacità dichiarata dei fusti di JUNDA raggiunge i 500 kg per lotto, con configurazioni personalizzate disponibili in base alle esigenze del progetto.

2. Copertura superficiale uniforme

La rotazione continua del cilindro aiuta a esporre diverse superfici dei pezzi alla soluzione galvanica. Ciò è utile per componenti con filettature, rientranze e geometrie irregolari dove è importante un contatto costante con l'elettrolita.

3. Riduzione della movimentazione manuale

Il trasporto automatizzato a portale può ridurre i trasferimenti manuali ripetitivi tra le stazioni di processo. Ciò può aiutare i produttori a migliorare la coerenza del flusso di lavoro riducendo la dipendenza dal movimento manuale dei materiali.

4. Gestione flessibile della produzione

L'architettura di controllo PLC e HMI consente agli operatori di monitorare e regolare i parametri di processo attraverso un'interfaccia centralizzata. La gestione basata sulle ricette può anche facilitare i cambi di prodotto quando diversi tipi di componenti condividono lo stesso sistema di produzione.

5. Sostegno per la riduzione dell’infragilimento da idrogeno

Per i componenti in acciaio ad alta resistenza applicabili, la linea può incorporare forni di cottura per la riduzione dell'infragilimento da idrogeno. La temperatura e la durata del trattamento appropriate devono essere sempre determinate in base al materiale, agli standard applicabili e alle specifiche tecniche del cliente.

Quali industrie possono utilizzare questo sistema di placcatura?

ILLinea di zincatura con cilindro a portale ribassatoè destinato principalmente a piccole parti metalliche che richiedono un trattamento superficiale a base di zinco resistente alla corrosione. Le applicazioni tipiche includono:

• Elementi di fissaggio:viti, dadi, bulloni e rondelle.
• Componenti automobilistici:parti relative ai freni, componenti del telaio e connettori.
• Hardware elettrico:terminali e connettori conduttivi.
• Macchine agricole:piccole parti metalliche che richiedono protezione dalla corrosione.
• Hardware industriale:componenti metallici di precisione utilizzati in apparecchiature generali.

Per i produttori che producono più tipi di parti, la lavorazione automatizzata dei cilindri può anche fornire una piattaforma pratica per la produzione di prodotti misti, a condizione che la geometria del componente, la chimica, le condizioni di carico e i percorsi di processo siano compatibili.

In che modo il controllo intelligente dei processi migliora la produzione?

Una delle caratteristiche più importanti descritte da JUNDA è la sua tecnologia di controllo fuzzy intelligente. Le tradizionali apparecchiature di placcatura automatizzate possono richiedere modifiche alla programmazione del PLC quando i percorsi di produzione vengono modificati. Un concetto di controllo più flessibile può ridurre questa dipendenza generando la logica del movimento da informazioni di processo definite.

Secondo le informazioni sul prodotto di JUNDA, il sistema di controllo può supportare più percorsi di processo e consentire agli operatori di regolare i tempi di immersione, placcatura e gocciolamento senza riscrivere i programmi PLC. Può anche supportare la restituzione automatica delle parti non conformi per la riplaccatura.

Questo approccio può essere utile in ambienti di produzione ad alto mix in cui il programma di produzione cambia frequentemente. Invece di considerare ogni modifica del prodotto come un importante progetto di programmazione, gli operatori possono lavorare con ricette di processo predefinite e parametri regolabili.

Potenziali benefici in termini di controllo

• Attraverso il sistema di controllo è possibile gestire più ricette di prodotti.
• I tempi di immersione e gocciolamento possono essere regolati in base alle esigenze del processo.
• I percorsi di produzione possono essere modificati con una minore dipendenza dagli specialisti della programmazione PLC.
• I flussi di lavoro di riplaccatura possono essere incorporati nella gestione della produzione.
• Il funzionamento basato su HMI fornisce un'interfaccia centralizzata per il monitoraggio del processo.

Cosa dovrebbero considerare gli acquirenti prima di scegliere un sistema?

L'acquisto di una linea di galvanica automatizzata è una decisione ingegneristica a lungo termine. Gli acquirenti dovrebbero valutare l’intero processo di produzione piuttosto che concentrarsi solo sul prezzo delle attrezzature.

1. Dimensioni e peso della parte:Confermare che i componenti siano adatti alla lavorazione del cilindro e che le condizioni di carico siano compatibili con il design del cilindro.
2. Capacità batch richiesta:Abbina la capacità dei barili al volume di produzione effettivo, al mix di prodotti e al tempo di ciclo target.
3. Chimica della placcatura:Determinare se è necessario il processo di zinco alcalino, zinco acido, zinco-nichel o un altro processo.
4. Specifica del rivestimento:Definire i requisiti di spessore, aspetto, resistenza alla corrosione e passivazione richiesti prima della progettazione dell'apparecchiatura.
5. Altezza di fabbrica:Misurare la distanza disponibile dal soffitto e lo spazio di manutenzione per determinare se una disposizione con binario basso è appropriata.
6. Requisiti di automazione:Decidi se il funzionamento completamente automatico o semiautomatico corrisponde meglio agli obiettivi di produzione.
7. Supporto post-vendita:Confermare le modalità di installazione, messa in servizio, formazione, manutenzione e supporto tecnico.

GIUNDA afferma che i suoi servizi di ingegneria coprono la progettazione del processo, la produzione delle apparecchiature, l'installazione, la messa in servizio e la formazione degli operatori. Le informazioni sul prodotto specificano anche una garanzia di 12 mesi per l'apparecchiatura.

Per ulteriore contesto, gli acquirenti possono esaminare la gamma di linee di placcatura a cilindro a portale di JUNDA confrontando diverse configurazioni di placcatura a cilindro automatizzate.

Domande frequenti

È possibile lavorare prodotti diversi sulla stessa linea galvanica?

SÌ. Il sistema è progettato per supportare la produzione mista di più tipi di prodotto e percorsi di processo. La compatibilità effettiva dipende dalla geometria del componente, dalla chimica, dalle condizioni di carico e dalla sequenza di processo richiesta.

La linea di zincatura con cilindro a portale ribassato è adatta per gli elementi di fissaggio?

SÌ. Viti, dadi, bulloni e rondelle sono tra le tipiche applicazioni di fissaggio per le quali è adatta la zincatura a cilindro automatizzata.

Qual è il vantaggio di un sistema a portale a binario basso?

Il vantaggio principale è rappresentato dai requisiti di altezza di installazione ridotti rispetto alle configurazioni a portale più alte. Ciò può rendere il sistema utile per progetti di retrofit o fabbriche con spazio limitato dal soffitto.

Quale capacità di botte è disponibile?

GIUNDA specifica un intervallo configurabile standard di circa 100–500 kg per lotto. La capacità finale dovrebbe essere determinata in base alle caratteristiche della parte, agli obiettivi di produzione, al design del cilindro e al layout completo del processo.

È possibile regolare lo spessore della placcatura?

L'intervallo tecnico pubblicato è 5–25 μm. Lo spessore del rivestimento appropriato dipende dalle specifiche del prodotto del cliente, dal target di resistenza alla corrosione, dal substrato, dalla chimica della placcatura e dagli standard applicabili.

Il sistema supporta la riplaccatura automatica?

SÌ. JUNDA afferma che il suo sistema di controllo intelligente può supportare la restituzione automatica delle parti non conformi ispezionate per la riplaccatura, aiutando a integrare la correzione della qualità nel flusso di lavoro di produzione.

Conclusione: questa configurazione è adatta alla tua produzione?

Una linea di zincatura con cilindro a portale ribassato può rappresentare una soluzione pratica per i produttori che cercano la zincatura automatizzata in massa mentre lavorano all'interno di un'altezza di fabbrica limitata o con vincoli di retrofit. Grazie alla lavorazione a cilindro rotante, al movimento del portale regolabile, al controllo PLC/HMI, alla capacità batch personalizzabile e al supporto per più processi di finitura superficiale, il sistema può essere configurato in base a diversi requisiti di produzione industriale. Se stai pianificando un nuovo progetto di galvanica, aggiornando una linea esistente o valutando una soluzione automatizzata a bassa altezza,contattaciper discutere con JUNDA le specifiche dei componenti, la capacità produttiva, il layout della fabbrica, i requisiti di rivestimento e la configurazione personalizzata della linea di placcatura.
